用戶名:Admin密碼:(無密碼) 點擊體驗作為光電式感煙的煙霧探測器,是根據感應煙霧顆粒的原理來工作。本產品對緩慢性陰燃或明燃產生的可見煙霧,有較好的反應。煙霧探測器安裝難?一份煙霧探測器接線圖告訴你其實很容易!
一、煙霧探測器主機側接線

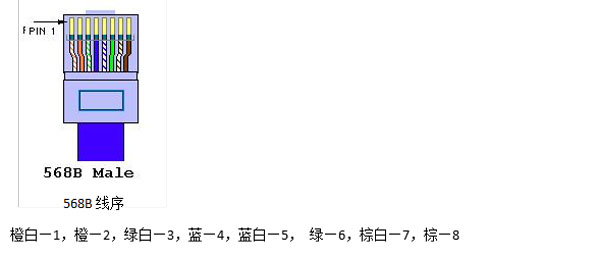

煙霧探測器主機側接DI接口,主機側用水晶頭568B的線序,制作網線。
二、煙霧探測器傳感器側接線

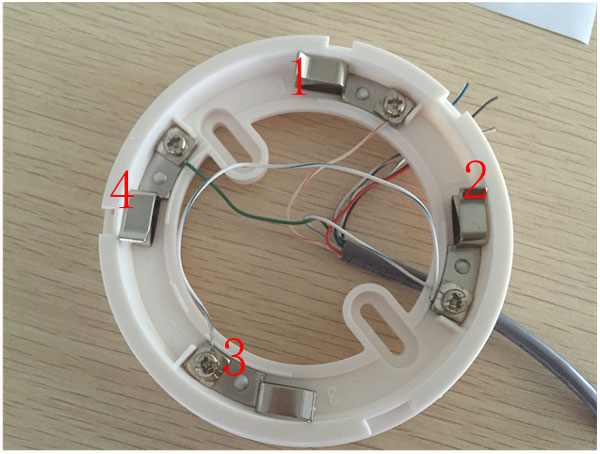

傳感器接線序:橙白—1,藍白—2,綠—4,用短接線將2與3相連,如下圖所示:
三、煙霧探測器上電

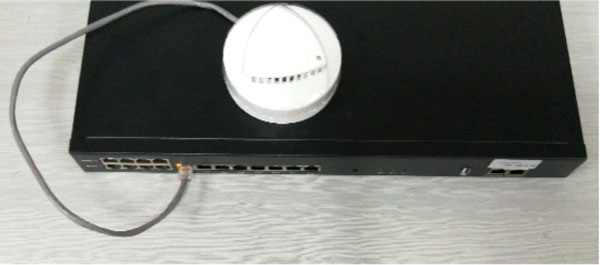

1、煙霧傳感器接到主機后,探測器上紅色電源燈會進行閃爍之后每隔9秒閃爍一次,主機DI接口網口燈常亮。
2、當煙霧探測器告警時,指示燈常亮,DI接口網口燈熄滅。
如果您想了解更多關于煙霧探測器或機房監控信息,或者您有任何疑問,請致電:400-030-5510。邁世為您提供24小時在線客戶服務,我們將竭誠為您服務!同時,邁世是動力環境監控產品制造商,更是中國機房監控系統解決方案供應商,可以為您提供更多的產品與解決。
