用戶名:Admin密碼:(無密碼) 點擊體驗溫濕度傳感器可以設置溫濕度上下閾值范圍來進行報警設置,通過RS485接口與其他監控系統結合,實現環境溫濕度的自動控制,不僅產品精度高、成本低、外形美觀、長期穩定性好,更重要的是安裝方便。溫濕度傳感器安裝難?一份溫濕度傳感器接線圖告訴你其實很容易!
一、溫濕度傳感器主機側接線
溫濕度傳感器主機側接485接口,主機側用水晶頭568B的線序,制作網線。
二、溫濕度傳感器接線
溫濕度傳感器接線分為兩種:后蓋端子式接法;RJ45接法

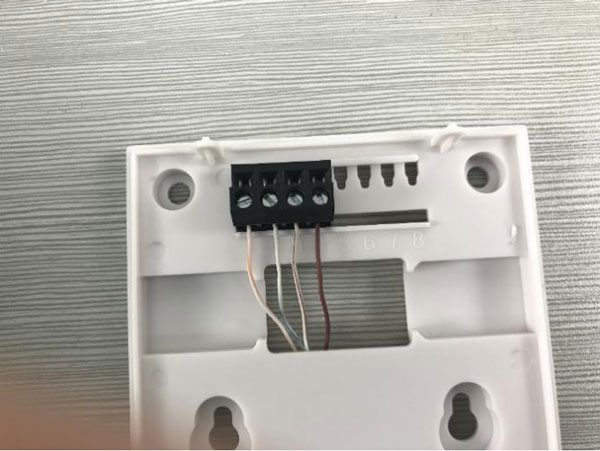

后蓋端子式接法:
溫濕度傳感器傳感器側線序:
1—橙白,2藍白,3—棕白,4—棕(網線中的四根)。
后蓋端子接完,合上后蓋即可。主機側接485接口。

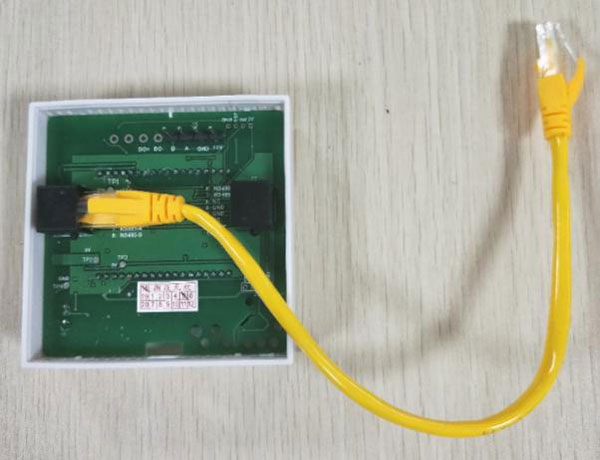

RJ45接法:
溫濕度傳感器RJ45任意網口通過568B網線與主機側485接口相連即可。
注意:
1:傳感器至空調送風口的水平距離應大于1.5m,至頂棚送風口的距離應大于0.5m。
2:為了防止隔離地板下冷空氣通過線槽影響傳感器真實測試,線槽上端口處加接PVC終端頭,或?qū)鞲衅靼惭b在線槽側面為宜。
三、溫濕度傳感器上電
溫濕度傳感器連接主機后,傳感器上的屏幕會亮,有溫度和濕度的數據顯示。
