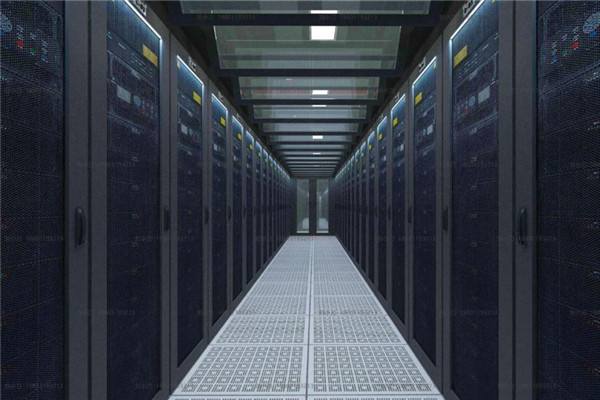

在機房環境監控系統中,一般都采用RS485通訊總線規范,今天我們簡單說說它的具體內容。
一、系統的總線(由二個或很多個相互之間具備物理聯接的設備構成)上最多容許掛接128個總線設備,在不加中繼器的情況下,總線總長度不超1200米。
二、機房環境監控系統中通信通常選用RS-485總線,線纜采用2芯屏蔽雙絞線。
具體標準:銅質,線徑0.5~0.75平方毫米,特性阻抗38~88歐姆/公里,容抗30~50納法/公里,絞距20毫米的2芯 屏蔽雙絞線(假如線的間距不超出500米,可以適度降低線的標準,但務必為雙絞線)。
三、信號共地
相同網段上的所有設備務必具備統一的信號地,以防止共模干擾。
集中供電時,把相同網段上的所有電源(包含通訊設備的內置電源)的直流負極直接接到一起構成公共信號地,這時信 號地即直流電源地。
單家獨立供電時,把相同網段上所有總線設備的地(黑線)引腳接在一起,從而構成公共信號地。
四、系統總線不應出現分支情況,如分支在所難免,則務必考慮下列幾條標準:
①分支總長度不超10米;
②總線總長度之和不超出800米;
③該分支線上的設備數量不超50個。
所有通信信號線應盡可能杜絕干擾源,信號線應走弱電井,不可以與強電(如220伏住宅電源)或射頻信號線路(如CATV、大信號音頻線)并行走線,若并行走線,間距應超過0.5米。
所有線路的接點務必選用焊接或鏍絲卡緊的連接方式,并做防潮及防水處理,比如,可將對接點焊接后用防水膠布纏緊或用環氧樹脂密封處理。
