紅外探測器采用吸頂式安裝方式,使用先進的信號分析處理技術,具有超高的探測和防誤報性能。紅外探測器安裝難?一份紅外探測器接線圖告訴你其實很容易!

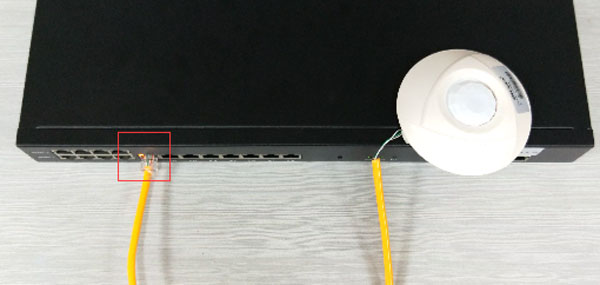

一、紅外探測器主機側接線

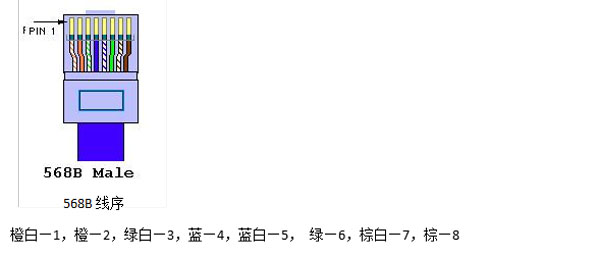

紅外探測器主機側接DI接口,主機側用水晶頭568B的線序,制作網線。
二、紅外探測器傳感器側接線

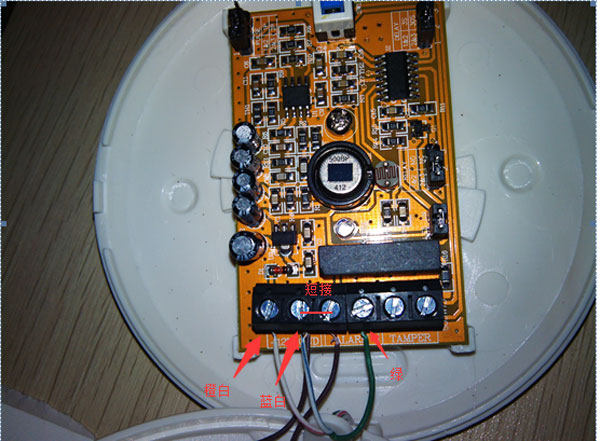

1、紅外探測器側:+12V—橙白,GND—藍白,ALARM(左)—GND短接,ALARM(右)—綠
2、紅外探測器 DELAY上的跳線帽 在23上。
三、紅外探測器上電
1、通電后傳感器進入約60秒自檢狀態,紅色指示燈閃爍,指示燈熄滅,進入正常狀態
自檢完成后,觸發告警,紅色指示燈常亮。
未報警紅外探測器接到主機DI接口后,主機DI網口燈常亮。
2、紅外觸發報警后,指示燈常亮,主機DI接口網口燈熄滅。
紅外探測器接線圖讓你安裝更簡單!
如果您想了解更多關于紅外探測器接線圖或機房監控信息,或者您有任何疑問,請致電:400-030-5510。邁世為您提供24小時在線客戶服務,我們將竭誠為您服務!同時,邁世是動力環境監控產品制造商,更是中國機房監控系統解決方案供應商,可以為您提供更多的產品與解決。
