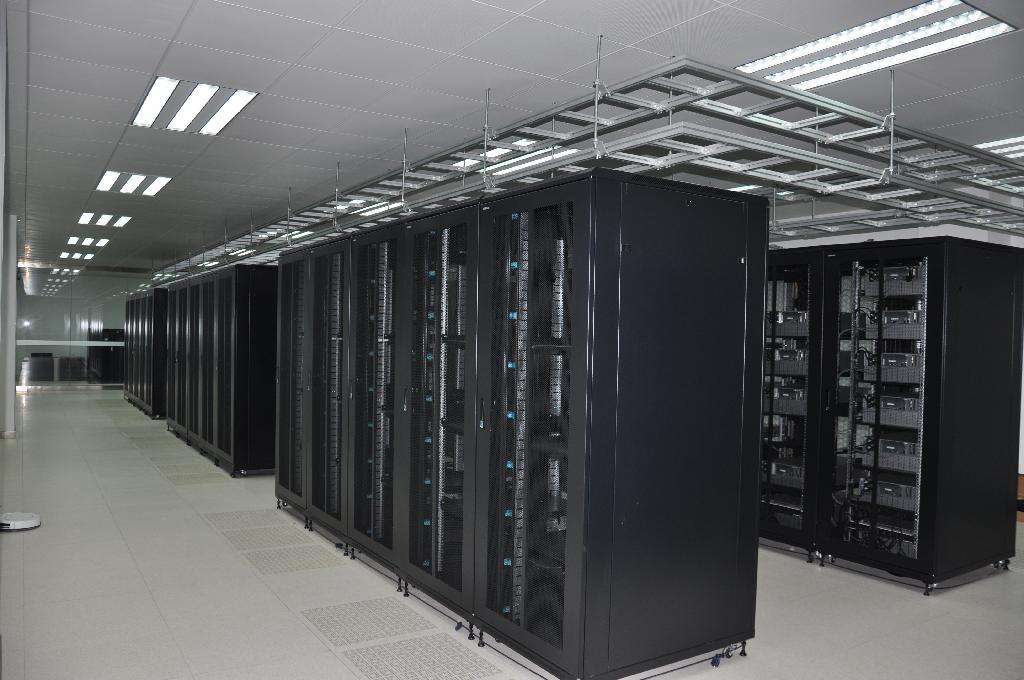

數據中心機房是數據信息的載體,為各個設備提供安穩、可靠的物理環境,而機房配電系統是這個載體的“血液”,配電系統是否穩定,決定著整個計算機系統能否運行下去。所以,機房配電系統的設計要合理,以能保證時時穩定運行為前提。
1.設計原則
(1)數據中心機房配電系統設計應執考慮數據中心用電負荷密度高、供電可靠性要求高等特性采取適當?shù)募夹g措施。
(2)數據中心機房配電系統設計應遵循分區、分級的原則,同一功能區域內的各類設備的供電可靠性,應能保證所有設備能夠按照該區域標準的要求運行,并將供配電系統局部故障的影響面控制在盡可能小的范圍。
(3)數據中心用電負荷密度高、總量大,其供配電系統設計中應充分運用成熟有效的節能措施,降低供配電系統的損耗。
2.市電配電系統設計
(1)市電配電主要用于供給機房精密空調設備、普通照明和給排風、維修插座、一般動力、UPS設備等。一般可靠性要求數據中心宜引入兩路市電電源,宜為冗余關系,也可作為供電容量擴展關系。
(2)市電配電柜一般采用放射式配電直接配至各用電設備或電箱,機房內所有動力配電線纜必須設計橋架或鋼管敷設,市電動力配電柜具有火警聯動保護功能,出現火警時可與消防系統聯動及時切斷電源,動力配電柜、照明箱內的開關和主要元器件應設置有效的防雷措施。
3.UPS供配電系統設計
UPS配電主要用于計算機設備、服務器、小型機、存儲、網絡設備、保安監控設備等。UPS電源系統輸出一般采用三級配電方式:系統輸出配電柜-機房配電柜-機柜配電單元。
(1) UPS電源系統蓄電池組容量的計算方法有以下兩種:
a.按負荷電流計算;
b.按負荷功率計算;
(2)數據中心UPS供配電系統一般采用冗余方式供電,常用的有以下幾種方式:
a.熱備份式冗余
b.直接并機冗余
c.雙總線冗余
(3)供配電設備的安裝和線路敷設:電源系統輸入配電柜應引接兩路電源、自動切換。
(4)可靠接地:采用聯合接地方式,將圍繞建筑物的環形接地體、建筑物基礎地網及變壓器地網用接地銅牌相互連通,重要機房內由銅編織帶組成聯合地網。
(5)機房防靜電:主要是在機房地面敷設防靜電地板。
(6)末端PDU:電源分配單元(PDU),PDU應具備電源的分配或附加管理的功能。
機房配電系統設計方案具有易擴容,快捷維護,高容錯的特點,最主要是高性價比,它是機房必不可少的組成部分。
