漏水是影響變配電場所正常運行的一個重要因素,必須予以重視。一些客戶擔心安裝難、步驟繁雜等,為此我們專門整理出了一份變電站水浸傳感器接線圖,能夠讓您更加輕松地完成安裝工作,確保系統的正常運作。
一、局域網
水浸傳感器接入到監測主機上面,需要用到的是RS485接口/DI接口,需要制作一條568B的線序的網線,從而實現傳感器與主機的連接。

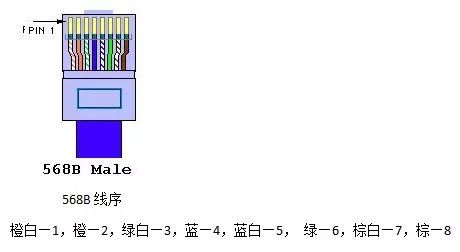

如圖所示,網線的線序從左至右的順序依次為:橙白-橙-綠白-藍-藍白-綠-棕白-棕,按照這一順序,完成水晶頭網線的制作。
二、水浸檢測器接線
根據變電站水浸傳感器接線圖顯示,漏水檢測器的接線方式有485接法和開關量接法兩種:
1、485接法:
這也是默認的發貨接法,傳感器一側的線序?yàn)椋?
VCC-橙白,GND-藍白,RS_-棕,RS+-棕白(網線中的四根)。S1、S2接漏水感應線纜,不做區分,主機側接入的是485接口。

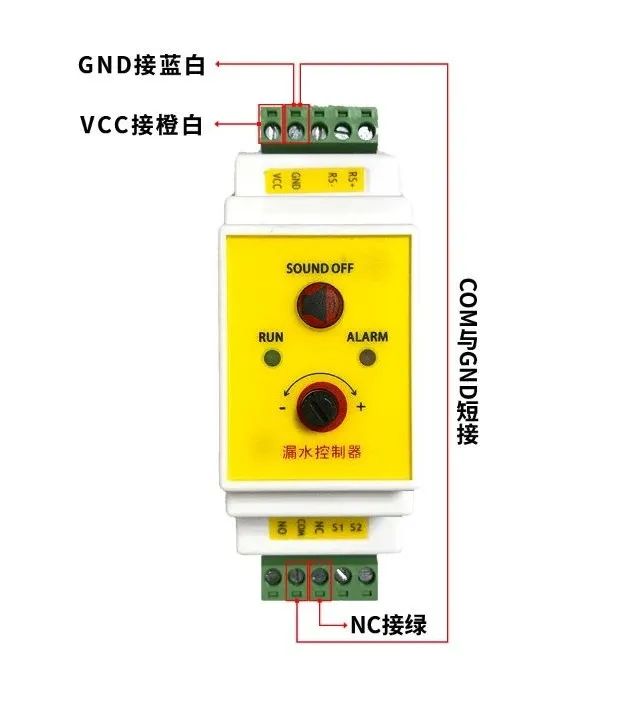

2、開關量接法:
這一接法的傳感器一側的線序?yàn)椋?
VCC-橙白,GND-藍白,COM與GND短接,NC-綠,S1、S2接漏水感應線纜,不做區分,主機一側接入的是DI接口。接到主機DI接口,正常時,主機DI接口網口燈常亮,告警時熄滅。
需要注意的一點是,漏水檢測器主要檢測機房漏水,一般放置在機房中容易漏水的地方,如空調排水管、加濕機水箱、地溝等處,安裝在空調、加濕器處時、感應線纜應將空調圍住,以便漏水時能快速檢測到,放置地溝時,應放置在最底層,以便地溝進水時可以及早發現。
三、區域漏水檢測器上電
漏水檢測器接入到主機后,傳感器上的電源燈(綠燈)會閃爍,告警時告警指示燈(紅燈)會常亮。(開關量接法:接到主機DI接口,正常時,主機DI接口網口燈常亮,告警時熄滅。)
這就是變電站水浸傳感器接線圖的內容,看完之后,相信您知道了如何進行安裝了吧。如果您還有什么問題,隨時聯系我們,我們都會為您解答,咨詢熱線400-030-5510
