監測機房室內溫度、濕度必然要使用485機房溫濕度感應探頭才能實現,通過該探頭的感應、顯示功能,可以顯示出詳細的溫濕度數據。不懂得溫濕度感應探頭如何接線,擔心接線不方便怎么?本文帶來詳細的接線步驟,解決你這方面的困擾。
一、網線制作
首先要先制作出采用標準568B線序的網線,其序號為:橙白-1,橙-2,綠白-3,藍-4,藍白-5,綠-6,棕白-7,棕-8。
二、485機房溫濕度感應探頭接線方式

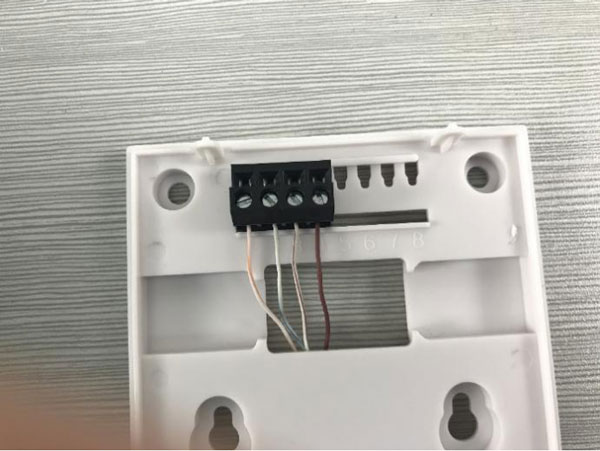

1、后蓋端子式接線
打開溫濕度感應探頭,拿下后蓋,后蓋上會有接線端子口,這時需要按照順序進行接線。
1—橙白,2藍白,3—棕白,4—棕(網線中的四根)。
后蓋端子接完,合上后蓋,這就完成了接線步驟,然后將另一端接入主機,主機通過poe供電支持,給傳感器提供電力,這時屏幕自動亮起,顯示出詳細的溫度、濕度數據。

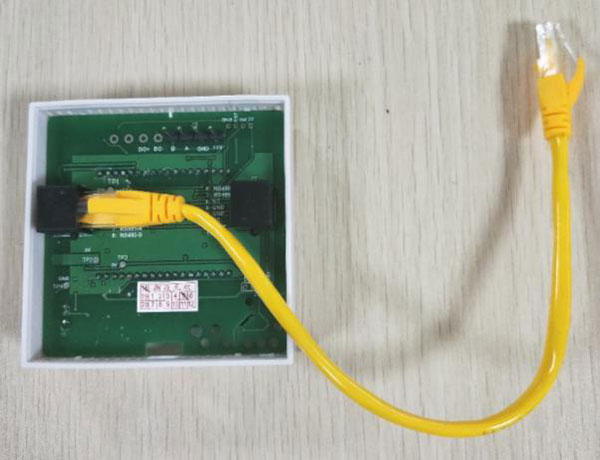

2、RJ45端子式接線
同樣需要打開后蓋,拿出之前基于標準568B線序制作的網線,插入傳感器485接口,將后蓋合起來,再接入主機當中。
這時屏幕自動亮起,顯示出數據,傳感器就開始自動化的溫濕度監測。
以上就是關于485機房溫濕度感應探頭接線方式的步驟,可以看出接線的方式還是比較簡單的,沒有那么復雜的操作,特別是第二種,插上網線就能正常使用,十分方便。
